9.3. Обгонные пункты.

На двухпутных линиях устраивают обгонные пункты.

Обгонным пунктом называется раздельный пункт, имеющий пу­тевое развитие, допускающее обгон поездов и в необходимых слу­чаях перевод движения поезда с одного главного пути на другой, т.е. отправление поезда по неправильному пути.

Обгонные пункты двухпутных линий кроме главных путей дол­жны иметь еще и приемоотправочные пути для обгона грузовых и пригородных поездов попутными пассажирскими поездами.

Такие приемоотправочные пути называются обгонными путями.

Количество обгонных путей зависит от объема работ, т.е. от ко­личества поездов на участке и удельного веса среди них пассажирс­ких и других поездов, имеющих более высокие скорости.

В зависимости от числа приемоотправочных путей и их распо­ложения применяются три схемы обгонных пунктов: с поперечным расположением приемоотправочных путей (рис.9.11, а), со смещен­ным (продольным или полупродольным) расположением путей (рис.9.11, б) и с одним обгонным путем (рис.9.11, в, г).

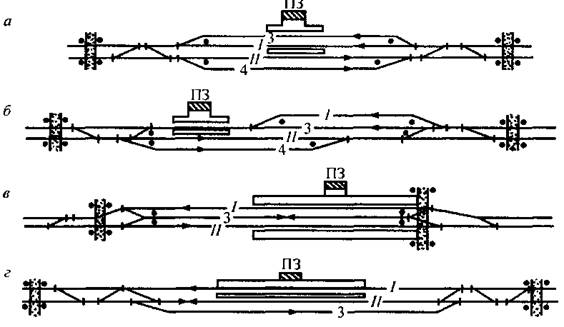

Рис. 9.11. Схемы обгонных путей

Схема обгонного пункта с поперечным расположением приемоотправочных путей является самой распространенной. Она требу­ет небольшой по длине станционной площадки и обеспечивает од­новременный обгон поездов обоих направлений при хороших ус­ловиях наблюдения за входными и выходными горловинами.

Схемы обгонных пунктов с продольным или полупродольным расположением обгонных путей применяются, когда требуется об­легчить условия разгона поездов после остановки их и обгона. В этих схемах имеются более благоприятные условия для посадки и высадки пассажиров, так как боковая и промежуточная платфор­мы располагаются у главных путей, а рядом с пассажирским здани­ем нет обгонного пути, на котором может находиться обгоняемый грузовой поезд, как в предыдущей схеме.

Обгонные пункты с одним обгонным путем между главными применяются при небольших размерах пассажирского движения в трудных топографических условиях.

Пассажирские платформы располагаются каждая сбоку соответ­ствующего главного пути, что обеспечивает безопасную посадку и высадку пассажиров.
