5.3 Рельсовые скрепления и конструкция рельсовых стыков.

Рельсовый путь представляет собой две непрерывные рельсовые нити, расположенные на определенном расстоянии друг от друга. Это обеспечивается за счет крепления рельсов к шпалам и отдельных рельсовых звеньев между собой. Рельсы к шпалам крепят с помощью промежуточных скреплений, которые должны обеспечивать надежную и достаточно упругую связь рельсов со шпалами, сохранять постоянство ширины колеи и необходимую подуклонку рельсов, не допускать продольного смещения и опрокидывания рельсов. При железобетонных шпалах они должны, кроме того, обеспечивать электрическую изоляцию рельсов и шпал. Промежуточные скрепления бывают трех основных видов: нераздельные, смешанные и раздельные.

При нераздельном скреплении рельс и подкладки, на которые он опирается, крепятся к шпалам одними и теми же костылями или шурупами, а при смешанном скреплении подкладки, кроме того, крепятся к шпалам дополнительными костылями. Смешанное костыльное скрепление с клинчатыми подкладками с уклоном 1:20 широко распространено на дорогах нашей страны. Его преимуществами являются простота конструкции, небольшая масса, сравнительная легкость зашивки, перешивки и разборки пути. Однако такое скрепление не гарантирует постоянства ширины колеи и способствует механическому износу шпал.

Рис 5.4 - Промежуточные костыльные скрепления для деревянных шпал (слева нераздельное, справа - смешанное): 1 — рельс, 2 — костыль, 3 — подкладка, 4 — шпала

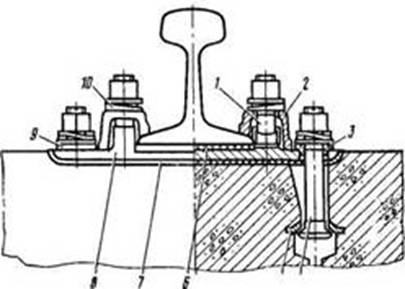

Рис 5.5 - Раздельное скрепление типа КБ для железобетонных шпал1 — клеммный прижимной болт, 2 — клемма, 3 — изолирующая втулка, 4 — закладной болт, 5 — анкерная шайба, 6 — прокладка, 7 — резиновая подкладка, 8 — подкладка металлическая, 9 — плоская шайба; 10 — шайба пружинная двухвитковая

При раздельном скреплении рельс крепится к подкладкам жесткими или упругими клеммами и клеммными болтами, а подкладки к шпалам — болтами или шурупами. Достоинствами раздельных скреплений являются возможность смены рельсов без снятия подкладок, большое сопротивление продольным усилиям, обеспечение постоянства ширины колеи. Поэтому постепенно переходят к нему, хотя оно несколько дороже и сложнее по конструкции Кроме того, раздельное скрепление не требует дополнительного закрепления пути от угона и дает снижение эксплуатационных расходов по сравнению с другими видами скреплений.

Соединение рельсовых звеньев между собой осуществляется с помощью стыковых скреплений, основными элементами которых являются накладки, болты с гайками и пружинные шайбы. Стыковые накладки предназначены для соединения рельсов и восприятия в стыке изгибающих и поперечных сил. Двухголовые накладки изготовляют из высокопрочной стали и подвергают закалке. Болты, как и накладки, должны обладать высокой прочностью. Под их гайки для обеспечения постоянного натяжения подкладывают пружинные шайбы. В последнее время переходят на применение шестидырных накладок.

По расположению относительно шпал различают стыки на весу, на шпалах и на сдвоенных шпалах. В качестве стандартных приняты стыки на весу, обеспечивающие большую упругость и удобство подбивки балласта под стыковые шпалы.

Так как с изменением температуры длина рельсов меняется, между торцами рельсов в стыках оставляют зазор, наибольшая величина которого во избежание сильных ударов колес подвижного состава не должна превышать 21 мм. Каждой температуре рельсов соответствует определенный стыковой зазор:

l_з=γl_р(t_max-t)                                                              (5.1)

где: γ - коэффициент линейного расширения стали; l_р - длина рельса, м; t_max - наибольшая температура в данной местности; t - температура укладки рельса.

Рис 5.6 - Поперечный разрез изолирующего стыка: а — с объемлющими металлическими накладками, б — клееболтового, 1 — рельс, 2 — накладка, 3 — прокладка боковая, 4 — планка и < фибры или полиэтилена под болты, 5 — стопорная планка, 6 — втулка, 7 — изолирующая прокладка нижняя, 8 — подкладка, 9 — болт стыковой, 10 — гайка, 11 — шайба, 12 — изоляция из стеклоткани, пропитанной эпоксидным клеем, 13 — изоляция на болте

Для возможности некоторого перемещения концов рельсов в стыках болтовые отверстия в рельсах делали овальными (больший диаметр вдоль рельса) или круглыми, но большего диаметра, чем болты. Вновь выпускаемые рельсы имеют круглые отверстия, что повышает прочность рельсов и упрощает технологию их изготовления. На линиях с автоблокировкой на границах блок-участков устраивают изолирующие стыки, чтобы электрический ток не мог пройти от одного из соединяемых рельсов к другому. Существует два типа изолирующих стыков: с металлическими объемлющими накладками и клееболтовые. В стыках первого типа изоляцию обеспечивают постановкой прокладок и втулок из фибры, текстолита или полиэтилена. В стыковом зазоре также ставится прокладка из текстолита или трикопа, имеющая очертания рельса. В последнее время все шире применяются клееболтовые стыки, в которых металлические стыковые накладки, изолирующие прокладки из стеклоткани и болты с изолирующими втулками склеиваются эпоксидным клеем с концами рельсов в монолитную конструкцию.
