Дренаж (рис. 3.22) представляет собой траншею, заполненную дренирующим материалом крупным песком, гравием, щебнем, в нижней части которой обычно укладывается дрена труба с отверстиями для поступления в нее воды. Для защиты от попадания поверх-ностной воды верхняя часть дренажа заполняется утрамбованной глиной, которая во избежание смешивания отделяется от дренирующего заполнителя двумя слоями дерна. В последние годы применяется дренаж конструкции ВНИИЖТа с керамзитовым трубо-фильтром; для его сооружения создана специальная машина. Для предохранения земляного полотна от размыва водой и выдувания ветром его откосы и бермы укрепляют. Наиболее простым способом укрепления незатапливаемых откосов земляного полотна является посев многолетних трав с густой стелющейся корневой системой. При небольшом периодическом затоплении применяют одёрновку откосов сплошную или в клетку, для чего предварительно срезанные куски дерна закрепляют на откосах деревянными спицами.

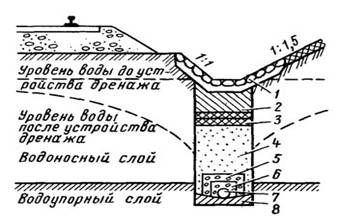

Рис.3.22.- Подкюветный дренаж: 1-одинночное мощение,2-утрамбованный глинистый грунт,3-два слоя дерна,4-крупнозер-нистый песок,5-щебень или гравий,6-щебень или галька,7-дренажаня труба,8-деревянная доска.

При залегании грунтовых вод на глубинах более 2 м следует проектировать дренажи, галереи и колодцы. При этом дренажи должны быть предназначены для защиты земляного полотна под несколькими путями и параллельно расположенными автодорогами с учетом единой дренажной сети, проектируемой для промышленной площадки в целом или ее части, а также с существующей сетью канализации, которая может быть использована для выпуска в нее воды из дренажей.

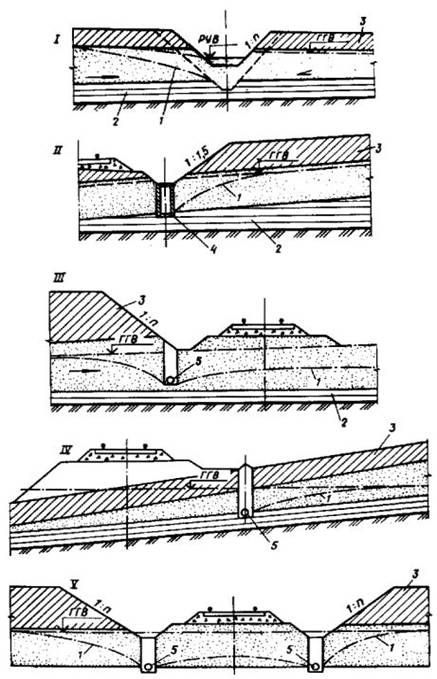

Рис. 3.23. - Схемы конструкции дренажей: 1 - депрессионная кривая; 2 - водоупорный слой из глины; 3 - суглинок; 4 - железобетонный лоток; 5 - дренаж; ГГВ - горизонт грунтовых вод

Ø I.Горизонтальный траншейный несовершенный дренаж

Ø II.Подкюветный совершенныйдренаж

Ø III.Предназначается для понижения уровня грунтовых вод на заданную глубину с целью осушения грунтов основания земляного полотна. Применяется в выемках в качестве подкюветных и закюветных дренажей

Ø То же, совершенный

Ø IV.Служит для перехвата водоносного горизонта, залегающего на глубинах до 3 - 5 м. Устраивается на откосах выемок и косогорах

Ø V.Применяется в грунтах с Кф > 0,5 м/сут, в том числе в сезонно-промерзающих пучинистых. Устраивают в выемках глубиной до 6 м и длиной до 100 - 150 м

Ø Дренаж мелкого заложения
