3.2.Поперечные профили,конструктивные особенности и параметры земляного полотна.

Земляное полотно представляет собой комплекс грунтовых сооружений, получаемых в результате обработки земной поверхности и предназначенных для укладки верхнего строения пути, обеспечения устойчивости пути и защиты его от воздействия атмосферных и грунтовых вод. Непосредственно на земную поверхность путь не укладывают вследствие ее неровностей. Земляное полотно должно быть прочным, устойчивым и долговечным, требующим минимума расходов на его устройство, содержание и ремонт и обеспечивающим возможность широкой механизации работ. Выполнение указанных требований достигается правильным выбором грунтов для насыпей и их тщательным уплотнением при постройке, приданием земляному полотну очертаний, способствующих надежному отводу воды, укреплением откосов насыпей и выемок.

  Разрез, перпендикулярный продольной оси пути, называется поперечным профилем земляного полотна. Различают типовые и индивидуальные поперечные профили земляного полотна. Типовые профили в свою очередь делятся на нормальные и специальные. Нормальные профили применяются при сооружении земляного полотна на надежном основании из обычных грунтов. Специальные профили используются в специфических условиях: при наличии вечной мерзлоты, подвижных песков, лёссов, скальных грунтов, болот и т. п. Индивидуальные профили применяются в сложных топографических, гидрологических, геологических и климатических условиях и при высоте откосов более 12 м. При этом все размеры обосновываются конкретными расчетами.

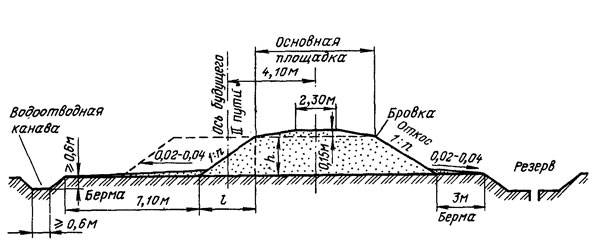

  Типовой нормальный профиль насыпи приведен на рис. 3.1. Верхняя часть, на которую укладываются балласт, шпалы, рельсы, называется основной площадкой. На однопутных линиях основная площадка имеет форму трапеции шириной поверху 2,3 м и высотой 0,15 м, а на двухпутных—форму равнобедренного треугольника высотой 0,2 м. Такое очертание основной площадки способствует стоку воды, проникающей через балластный слой во время дождя и таяния снега.



Рис.3.1. - Поперечный профиль насыпи

Минимально допустимая ширина основной площадки однопутных линий (м) на эксплуатируемой сети железных дорог СССР, а также установленная для вновь строящихся линий приведена в табл. 3.2. На двух- и многопутных линиях ширина основной площадки увеличивается на расстояние между осями крайних путей (на двухпутных линиях—на 4,1 м, а на трехпутных—на 9,1 м).

Полоса земли, на которую опирается насыпь, является ее основанием. Линия пересечения основной площадки с откосом называется бровкой земляного полотна, а откоса с основанием — подошвой откоса.

Высотой насыпи считается расстояние от уровня бровок до ее основания по оси. Горизонтальная проекция линии откоса / называется его заложением, а отношение высоты откоса Н к заложению, которое обозначается 1 :п, — крутизной откоса. Крутизна откосов должна обеспечивать надежную их устойчивость и устанавливается в зависимости от высоты насыпи, свойств грунтов, геологических, гидрологических и климатических условий местности. Большое распространение имеют откосы крутизной 1:1,5, называемые полуторными.

Таблица 3.2

Грунты	Эксплуатируемая общая сеть	Категория вновь строящихся дорог
		1	2	3	4
Скальные крупнообломочные и песчаные, кроме мелких и пылеватых песков	5,0	6,6	6,6	6,4	6,2
Остальные грунты	5,5	7,6	7,6	7,3	7,1

Типовой поперечный профиль выемки приведен на рис. 3.2. Основная площадка при этом имеет те же размеры, что и при насыпи. С каждой стороны основной площадки земляного полотна в выемках устраиваются продольные канавы для отвода воды, называемые кюветами. Они имеют глубину не менее 0,6 м, ширину по дну не менее 0,4 м и продольный уклон дна не менее 0,002.



Рис. 3.2 -.Поперечный профиль выемки

Вынутый при сооружении выемки грунт, не используемый для сооружения насыпи в другом месте, укладывается за откосом выемки с нагорной стороны в правильные призмы, называемые кавальерами.
