15.8. Тормозное оборудование вагонов

Основным видом торможения является фрикционное с пневматическим приводом. Принцип действия пневматических фрикционных тормозов заключается в том, что сжатый до давления 500...550 кПа воздух, вырабатываемый компрессором локомотива, подается по тормозной магистрали поезда в тормозные цилиндры, имеющиеся в каждом вагоне, и, воздействуя на их поршни, обеспечивает через рычажную передачу прижатие тормозных колодок к ободьям вращающихся колес.

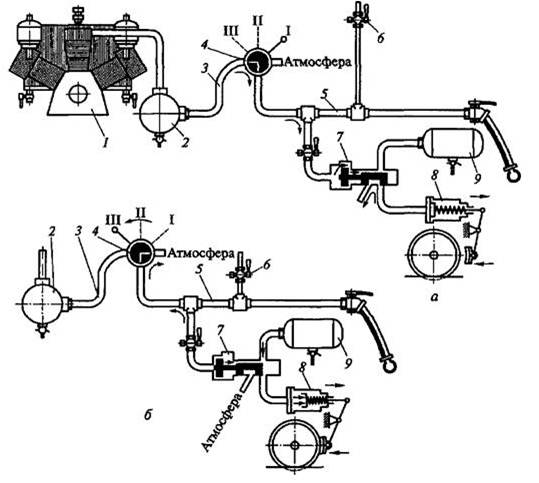

Рисунок 15.11. Схема непрямодействующего автоматического тормоза пассажирского поезда: а – зарядка и отпуск; б – торможение; 1 – компрессор; 2 – главный резервуар; 3 – питательная магистраль; 4 – кран машиниста; 5 – тормозная магистраль;  6 – стоп-кран; 7 – воздухораспределитель; 8 – тормозной цилиндр; 9 - запасной резервуар; I – III – рабочие положения крана машиниста.

Управление тормозами осуществляется машинистом с помощью крана, находящегося в кабине локомотива. Основной запас сжатого воздуха, интенсивно расходующегося при зарядке и отпуске (оттормаживании ) тормозов, накапливается в главном резервуаре, расположенном на локомотиве. Кроме того, в каждом вагоне имеется запасной резервуар с воздухом для питания тормозного цилиндра. Если при торможении главный резервуар сообщается с запасными резервуарами, то такой тормоз называется прямодействующим, если же отключается от них — непрямодействующим .

Принцип работы непрямодействующего автоматического тормоза, применяемого в пассажирских вагонах, поясняет схема:

Компрессор 1 нагнетает воздух в главный резервуар 2, откуда он по питательной магистрали 3 подводится к крану машиниста 4. В поезде с отпущенными тормозами этот кран, переведенный в положение I, соединяет главный резервуар с тормозной магистралью 5, в которой устанавливается и постоянно поддерживается давление воздуха 500... 550 кПа. При таком давлении воздухораспределитель 7 с помощью имеющегося в нем поршня с золотником соединяет магистраль с запасным резервуаром 9, а тормозной цилиндр 8— с атмосферой. Запасной резервуар заряжается воздухом, а тормоза остаются отпущенными, так как пружина, находящаяся в тормозном цилиндре, через рычажную передачу оттягивает колодки от колес (рис. 15.11а).

При торможении поезда кран машиниста установлен в положение III, при котором магистраль отключена от главного резервуара и сообщается с атмосферой. При уменьшении давления в магистрали поршень с золотником воздухораспределителя перемещается и соединяет запасной резервуар с тормозным цилиндром. В этом случае сжатый воздух, поступая в тормозной цилиндр, перемещает поршень и через связанную с ним рычажную передачу прижимает колодки к колесам — происходит торможение (рис. 15.11б).

Для последующего отпуска тормозов и новой зарядки запасного резервуара давление в магистрали необходимо вновь повысить до 500... 550 кПа. В этом случае машинист устанавливает кран в положение I (отпуск и зарядка), как описано ранее.

Рассмотренный тормоз является автоматическим, так как при разрыве поезда и разъединении междувагонных соединительных рукавов магистрали, а также при открытии стоп-крана 6 давление воздуха в магистрали резко падает и тормоз приходит в действие. Недостаток тормозов этого типа — отсутствие прямодействия . В процессе торможения запасные резервуары не пополняются сжатым воздухом из магистрали, поэтому при длительном торможении давление воздуха в тормозных цилиндрах и запасном резервуаре постепенно уменьшается, т.е. происходит истощение тормоза.

Прямодействующий автоматический тормоз, применяемый на локомотивах и в вагонах грузовых поездов, при длительном торможении на затяжных спусках не истощается, так как конструкция воздухораспределителя и крана машиниста обеспечивает постоянную связь главного резервуара с тормозными цилиндрами.

Недостатком пневматических тормозов является неодновременность действия, вызываемая низкой скоростью распространения воздушной тормозной волны и в наибольшей мере проявляющаяся в длинносоставных поездах, которые получают все большее распространение на сети железных дорог.

Указанного недостатка лишены электропневматические тормоза, устанавливаемые на электропоездах и пассажирских поездах. Хотя и в этом случае торможение осуществляется сжатым воздухом, но благодаря электрическому управлению оно происходит почти одновременно по всему составу и значительно быстрее, поэтому тормозной путь поезда с электропневматическими тормозами меньше, чем с обычными пневматическими, что особенно важно при высокой скорости движения.

Торможение может быть служебным и экстренным. В обычных условиях машинист применяет служебное торможение, при выполнении которого давление в главной магистрали понижается ступенчато. Такой режим обеспечивает плавное уменьшение скорости поезда и его остановку в заранее предусмотренном месте.

Для немедленной остановки поезда используют экстренное торможение, которое происходит в результате быстрого и полного выпуска воздуха из магистрали с помощью крана машиниста или крана экстренного торможения, устанавливаемого на всех пассажирских и некоторых грузовых вагонах.

Вагоны и локомотивы оборудуют не только автоматическими, но и ручными тормозами, которые необходимы для удержания поезда на месте в случае его остановки на уклоне при неисправности автоматических тормозов. В ручных тормозах сила нажатия тормозных колодок на колеса передается от тормозной рукоятки, помещаемой в тамбуре вагона.
